Siłowe wyłączniki automatyczne

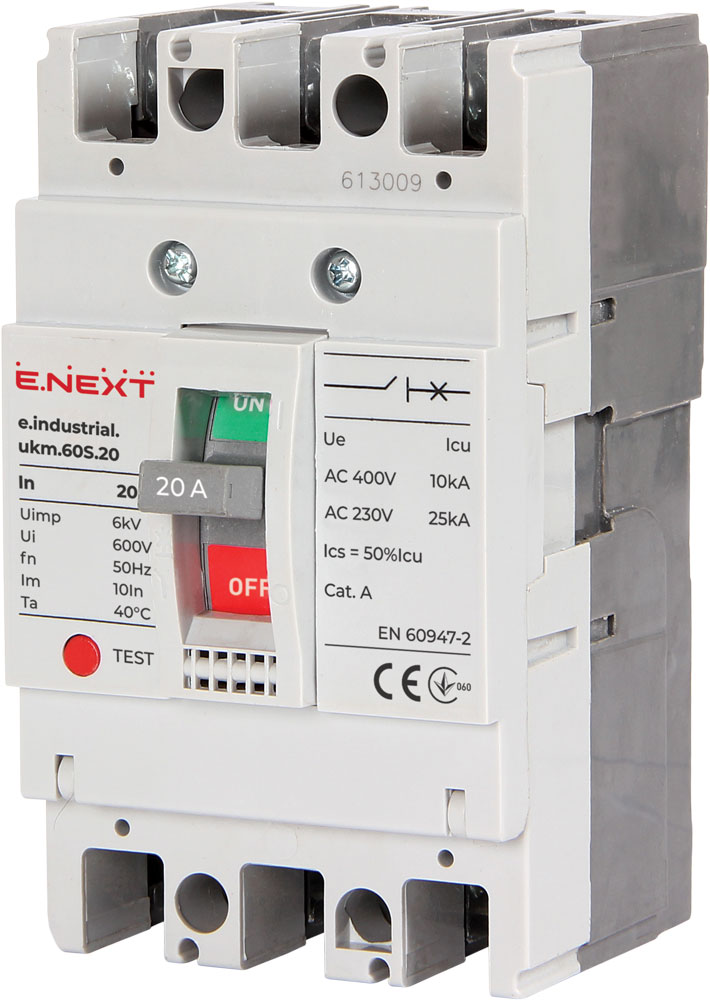

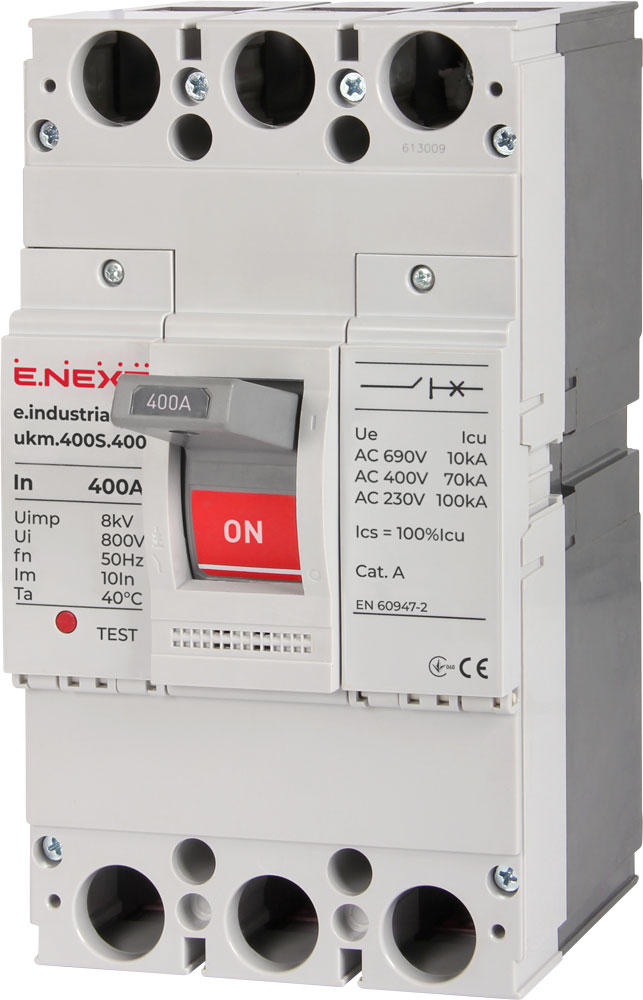

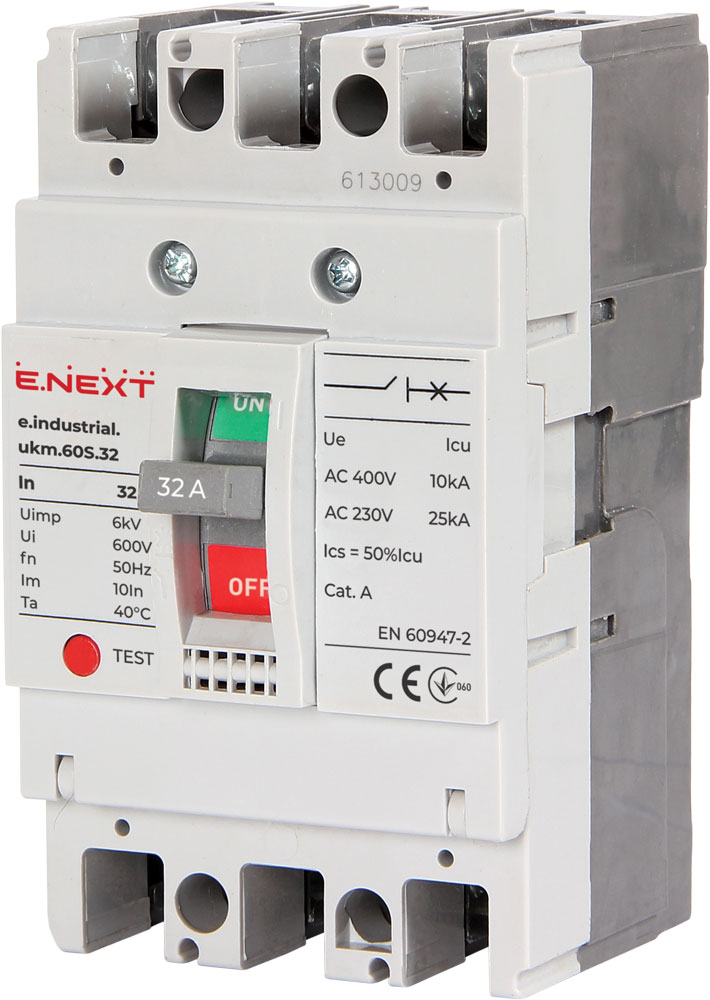

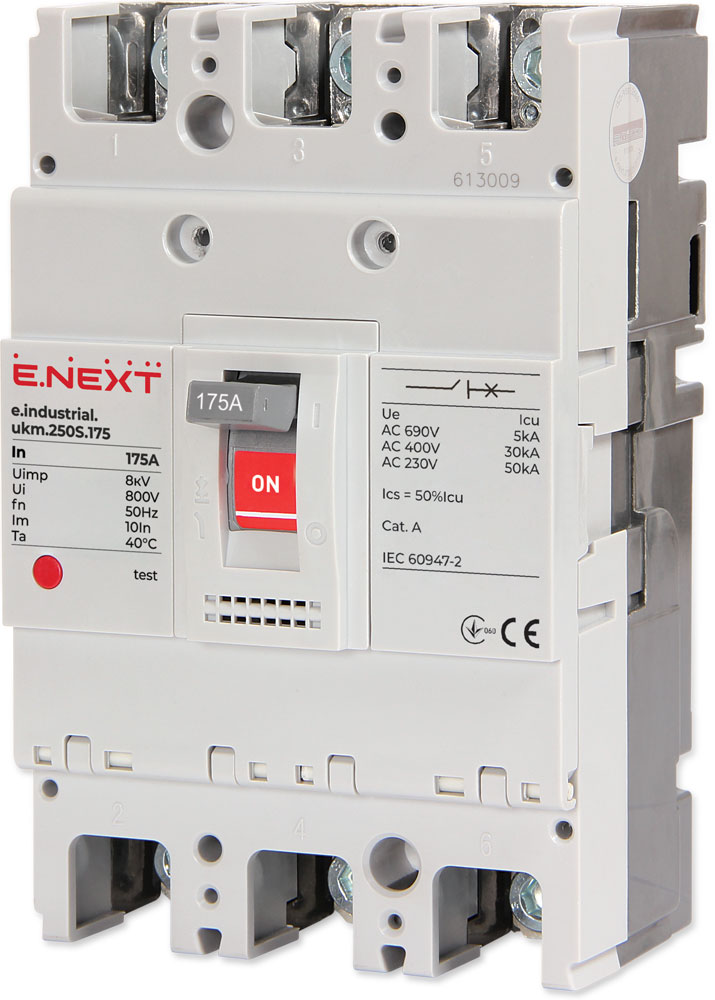

Głównym zadaniem siłowych wyłączników automatycznych serii e.industrial.ukm jest kompleksowa ochrona przed pożarami powstających w wyniku zwarć lub nadmiernego obciążenia instalacji elektrycznej, rzadkich (do 30 razy dziennie) przełączeń sieci elektrycznej. Urządzenia te są wykonane w odlewanej obudowie, wykonanej z niepalnego materiału. Wzmocnione włókno szklane wykonane z solidnego i lekkiego stopu. Funkcję ochronną w urządzeniach 60S wykonuje wyzwalacz hydrauliczno — magnetyczny, który jest samodzielną rurką wypełnioną sylikonowym płynem, umieszczonym środku cewki elektromagnesu. Wewnątrz tej rury znajduje się tłoczek ze sprężyną, który w momencie osiągnięcia wartości szczytowej przemieszcza się przez rurkę, powodując uruchomienie mechanizmu wyłącznika. Unikalna konstrukcja zapewnia niezależną i stabilną charakterystykę czasowo-prądową względem środowiska, szybkie ponowne uruchomienie oraz odporność na wibracje. Funkcje ochronne automatycznych wyłączników o rozmiarach od 100 do 800 wykonuje wbudowany wyzwalacz termiczny i elektromagnetyczny. Wyzwolenie termiczne następuje dzięki wbudowanej płytce bimetalicznej wykonanej z dwóch rodzajów metali o różnych współczynnikach rozszerzalności cieplnej. Po przejściu prądu przeciążeniowego przez płytkę zostaje ona przegrzana i się zniekształca wpływa to na mechanizm rozłączający odpowiedzialny za funkcję zabezpieczającą.

Elektromagnetyczny wyzwalacz automatycznego wyłącznika elektrodynamicznego typu — prąd zwarciowy przechodzi przez metalową płytkę działając na mechanizm wyzwolenia, który uruchamia wyłącznik. W skład pakietu wchodzą: separatory fazowe, zestaw do podłączenia przewodów zewnętrznych, klucz imbusowy, zestaw do montażu na płycie montażowej.
